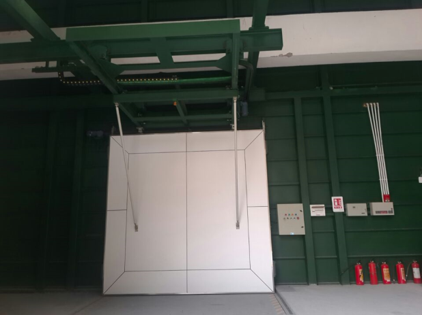

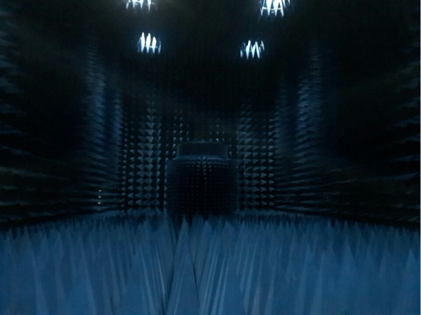

微波毫米波天线近/远场测量系统屏蔽室

  • 仪器分类：检测设备
  • 所属单位：校内 > 电子科学与技术学院
  • 放置房间号：思明校区 > 物理机电航空大楼 > R119
  • 规格型号：NSI2000
  • 仪器生产商：NSI-MI
  • 购置日期：2018-01-01
  • 使用模式：项目委托,按时预约
  • 仪器状态：
仪器生产商:NSI-MI
资产编号:S2006659
资产负责人:----
购置日期:2018-01-01
仪器价格:1020.83 万元
仪器产地:美国
仪器供应商:----
购买经办人:----
主要配件:----
主要参数:系统动态范围：60dB。 近场测量精度： a：波束指向角测量精度：≤BW*4%(当AUT增益大于 20dBi时)。 b：增益：0.3dB（不含标准天线增益误差）。 c：旁瓣：±0.5dB@-10dB。 ±1dB@-20dB。 ±1.8dB@-30dB。 远场测量精度： a：波束指向角测量精度：≤±0.05°。 b：增益：0.3dB（不含标准天线增益误差）。 c：旁瓣：±0.5dB@-10dB。 ±1dB@-20dB。 ±1.5dB@-30dB。
仪器介绍:

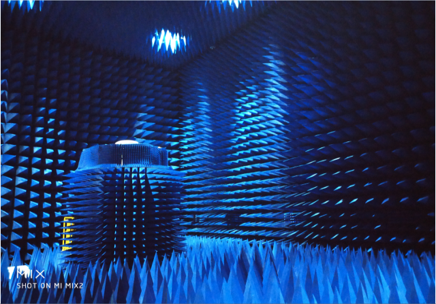

   本系统通过近场扫描测试技术一般将扫描面取为平面、柱面，具备天线平面及柱面近场测量功能，工作频率800MHZ-110GHz。测试数据采集完成后，即可进行数据的处理，可通过采集到的数据得到近场、远场、口面场数据，这几种数据均可以一维切线、二维图、3D立体图、等高线图、数据列表的方式绘制。同时这些数据均可以excel、txt等格式导出供用户使用。

   本系统还具备天线远场测量功能，工作频率800MHZ-40GHz，可以测量天线主平面方向图、极化方向图、轴比、增益等电性能指标。


主要仪器管理员: 卓建亮(电话:18859278539)
仪器管理员: 运维小刘(电话:15900003336)
仪器管理员: 测试(电话:13333333333)
工作时间:09:00-12:00;14:00-18:00
最小可预约时间段:0.5 小时
最大可预约时间段:168 小时
日历最小单位:0.5 小时
最近提前预约时间: 未授权用户: 24小时； 普通资格用户: 24小时； 资深资格用户: 6小时
最远提前预约时间: 未授权: 720 小时 0 点； 普通: 720 小时 0 点； 资深: 720 小时 0 点
预约保护时间:15 分钟
失约保护时间:15 分钟
断电延时时间:30 秒
最短重上电时间:5 秒
使用超时提醒:120 秒
最大有效预约次数:5 次/天
无代价撤销预约时间:1440 分钟
用户资格 工作时间 非工作时间
未授权资格 需审核 需审核
普通资格 免审核 需审核
资深资格 免审核 免审核
